Микрофон

Микрофон служит для преобразования звуковых колебаний в колебания электрические.

Устройство простейшего микрофона и принцип его работы показаны на рис. 1. Он состоит из корпуса 5, электрода 3, закрепленного на мембране 4, электрода 1, закрепленного в дне корпуса, и угольного порошка 2.

Когда звуковое давление Р на мембрану микрофона отсутствует (рис. 1, положение I), через микрофон протекает постоянный ток по цепи: " + " батареи Б, резистор сопротивления нагрузки R, электрод 1, угольный порошок 2, электрод 3, мембрана 4, " - " батареи Б.

Сопротивление цепи в данном случае постоянно, и, следовательно, величина тока в ней не изменяется (рис. 1, в, г, положение I).

Когда на мембрану действует звуковое давление (рис. 1, б, положение //), мембрана прогибается, угольный порошок уплотняется и сопротивление в цепи микрофона уменьшается (рис. 1, в, положение //), а величина тока увеличивается (рис. 1, г, положение //). При движении мембраны в обратную сторону (рис. 1, а, положение ///) угольный порошок разрыхляется и сопротивление микрофона возрастает, а величина тока в цепи уменьшается (рис. 1, в, г, положение ///) и т. д.

Таким образом, при колебании мембраны микрофона величина тока в его цепи изменяется в соответствии с частотой и амплитудой звуковых колебаний и, следовательно, осуществляется преобразование звуковых колебаний в электрические.

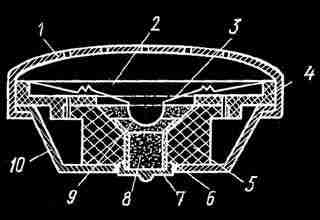

В телефонной связи наиболее широкое распространение получил микрофонный капсюль МК-16 (рис. 2). Микрофонный капсюль имеет фигурную крышку 1, Внутри нижнего бортика этой крышки уложена шайба из эластичного материала и прижата к ней пластмассовым основанием 5, которое прикреплено путем выжимки краев нижнего бортика в нескольких местах. В основание 5 впрессован электрод 6, верхняя часть которого выполнена в виде конуса. Через отверстие шайбы проходит электрод 9, жестко скрепленный с фигурной мембраной 3, края которой лежат на торце верхнего бортика кольца 4. Мембрана закрыта прокладкой 2 из тонкой пластикатовой пленки.

Собранные таким образом детали закрыты сверху крышкой 1 с отверстиями, а снизу корпусом 10, который краями

крышки плотно прижат (завальцован) к кольцу 4. Угольный порошок 8 засыпают в капсюль через отверстие электрода 6, которое затем закрывают колпачком 7.

Капсюль МК-16 отличается от ранее выпускаемых лучшим качеством передачи и независимостью электрического сопротивления (а также качества передачи) от положения в пространстве.
